BACH巴赫案例 | 点亮古蜀之眼,探秘三星堆博物馆新馆

发布时间:2024-01-15 浏览量:
分享

点亮古蜀之眼

穿越时空对话



“沉睡千载,一醒惊天下!” 三星堆遗址,距今3000年至5000年,是西南地区最大、延续时间最长、文化内涵最丰富的古蜀文化遗址,是中国古代文明遗址的瑰宝,见证了中华文明源远流长、博大精深。新建的三星堆博物馆,是西南地区最大的遗址类博物馆单体建筑,资源禀赋得天独厚,纵深神秘,可以让游客沉浸式领略三星堆千年文化风采。



01

沉睡千年的古蜀文明呈现在世人面前

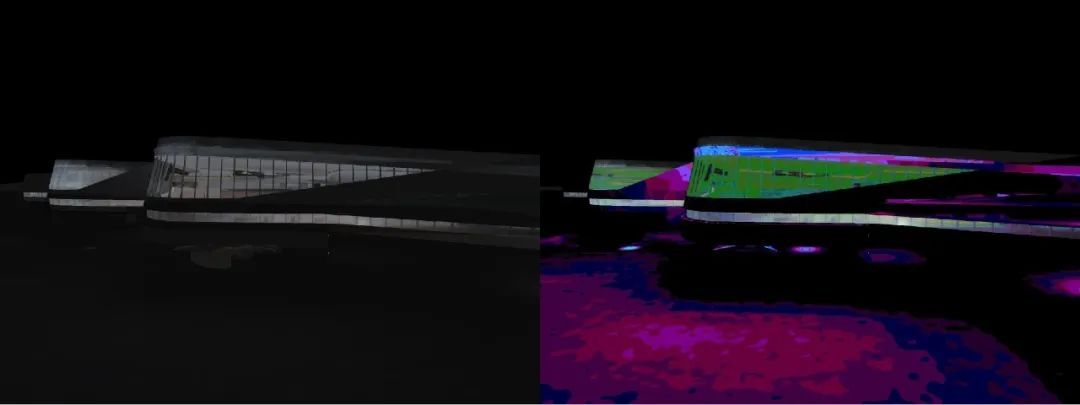

人们在建筑中、空间中透过文物密码,探寻曾经的奥秘。着眼室内光环境:创造光动线、创造神秘感;从室外看建筑:内透光使“眼睛”干净、清透的亮起来。“堆列三星,古蜀之眼”——这是新馆建筑的立意。那么室内照明的意义就是使“眼睛”睁开,看这个世界。因此,室内照明要解决的,实质是从室外看建筑的问题。这是本次项目的最大亮点:我们需要通过营造室内光环境的手法从而达到从室外看建筑使“眼睛”亮起来的效果;这也是本次项目最大的难点:是一个需要将室内与室外同时考量的光环境作品。

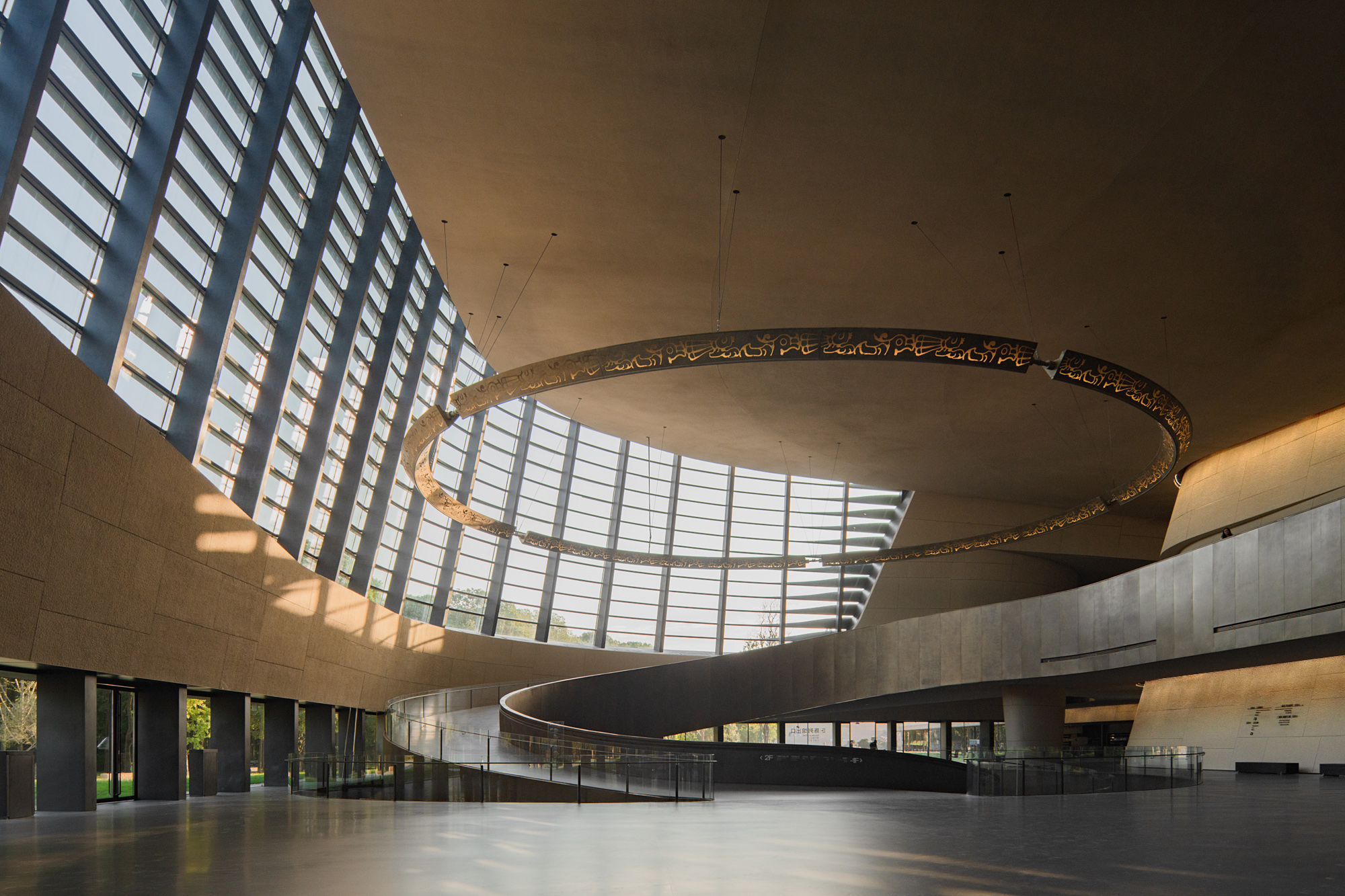

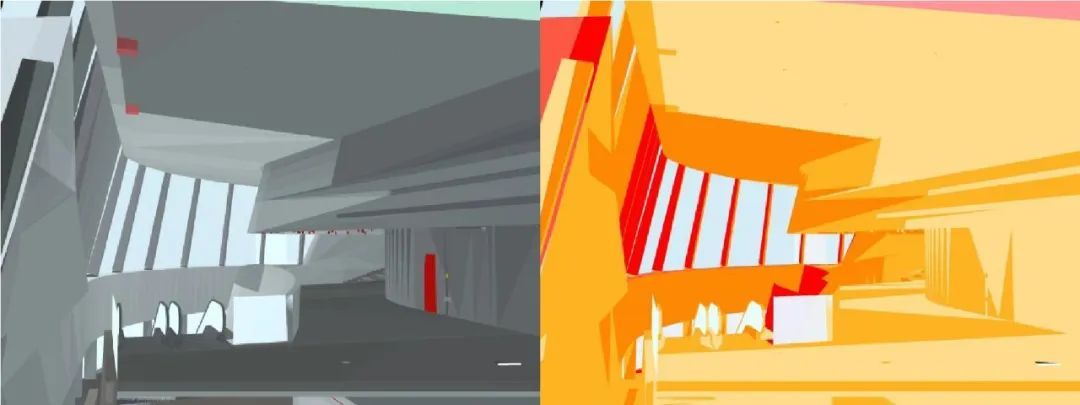

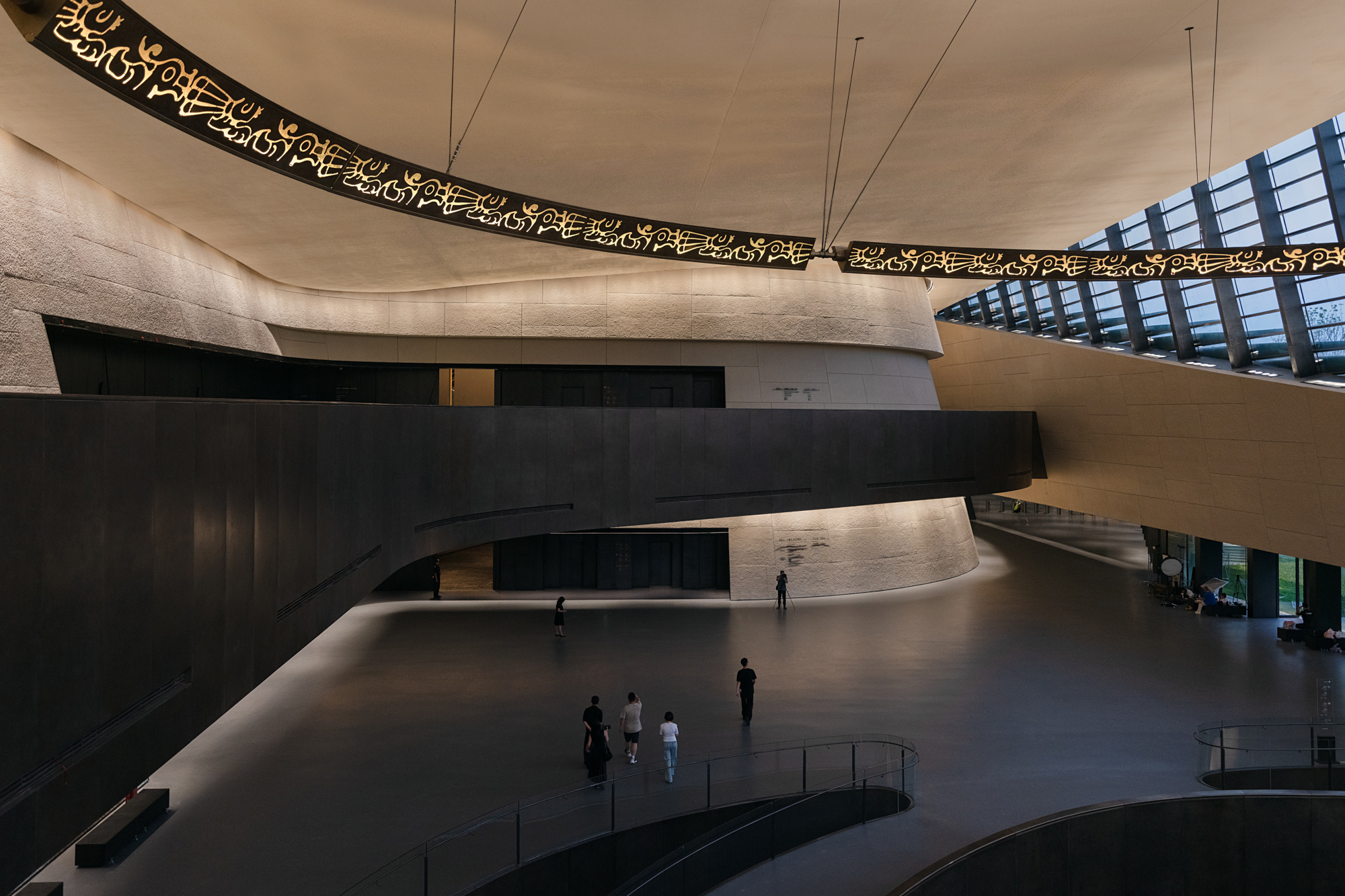

为了使“眼睛”亮起来,我们对中庭和小剧场的人工光进行了特殊的设计。首先,观众的参观时间主要是白天,自然光的条件下进行。建筑的幕墙有大量的玻璃,对自然光的模拟及计算显得尤为重要。以中庭为例,一层、二层的立面照度需要通过调光进行平衡,因为它们所处的光环境不同,一层立面处在较暗的环境中,需要补光,补光后的两层立面视觉上更加统一。地下一层在白天时,则更能体现出人工光所营造的神秘感。



02

我们做到了见光不见灯,天花保持干净、纯粹


在夜晚时,虽然没有观众的参观需求,但作为照明设计,我们仍然要解决场馆的一些活动及“眼睛”亮起来的需要。新馆建筑是简洁的弧线条;是干净而纯粹的材质表面;是消隐的建筑。考虑到这些,我们决定采用间接光的形式来进行表达。也就是说,建筑的立面、顶面这些空间表面应该是被点亮的,且人眼所及的空间里不应该出现灯具。人们无论是走在空间中,还是从室外看建筑,都可以感受到光对空间的表达,而不应该被灯具打扰。在传统的固有观念里,灯具是安装在天花板上的,这次我们进行了大胆的创新。正如三星堆的文物带给人们惊叹一样,容纳这些文物的新馆建筑本身,也给人最大的惊喜。我们做到了见光不见灯,天花保持干净、纯粹。

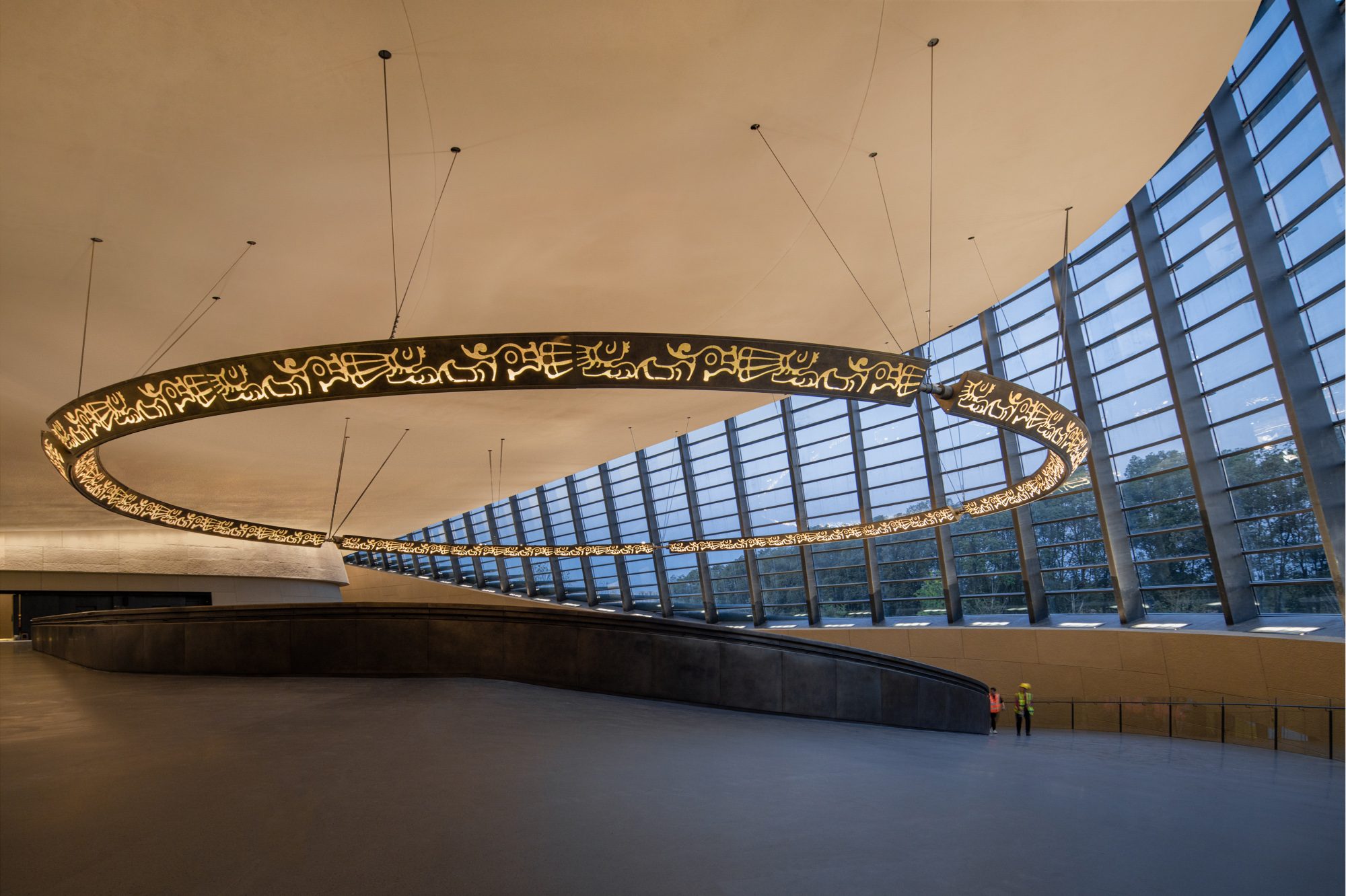

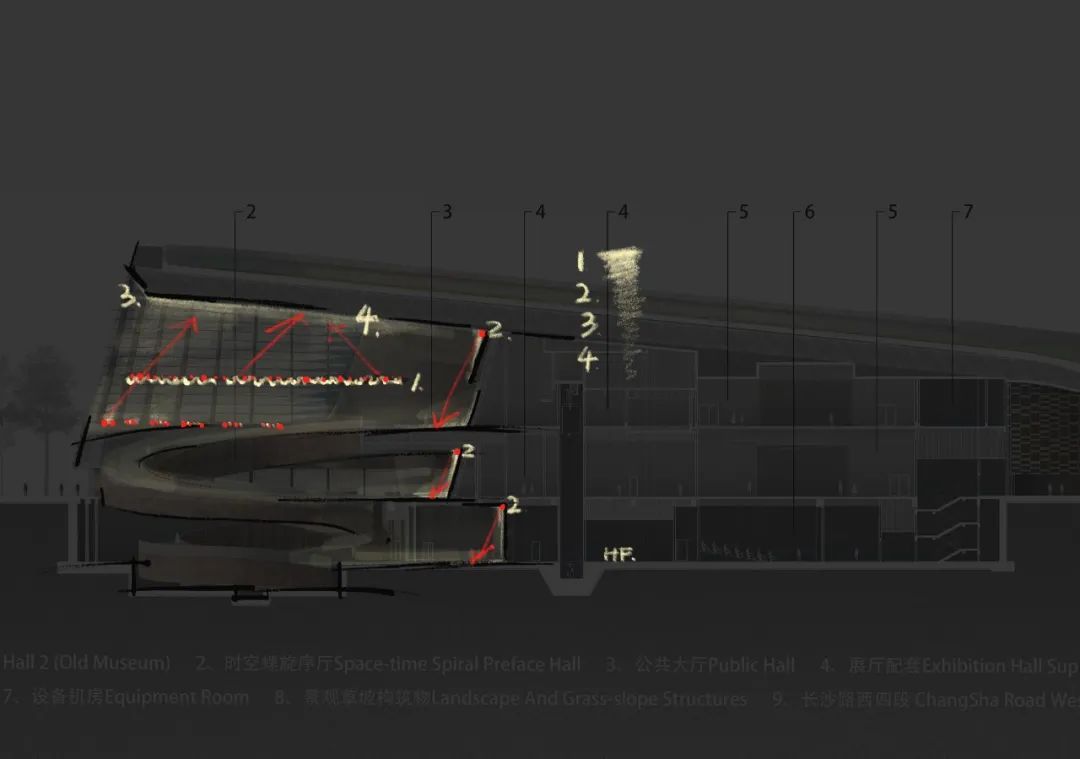

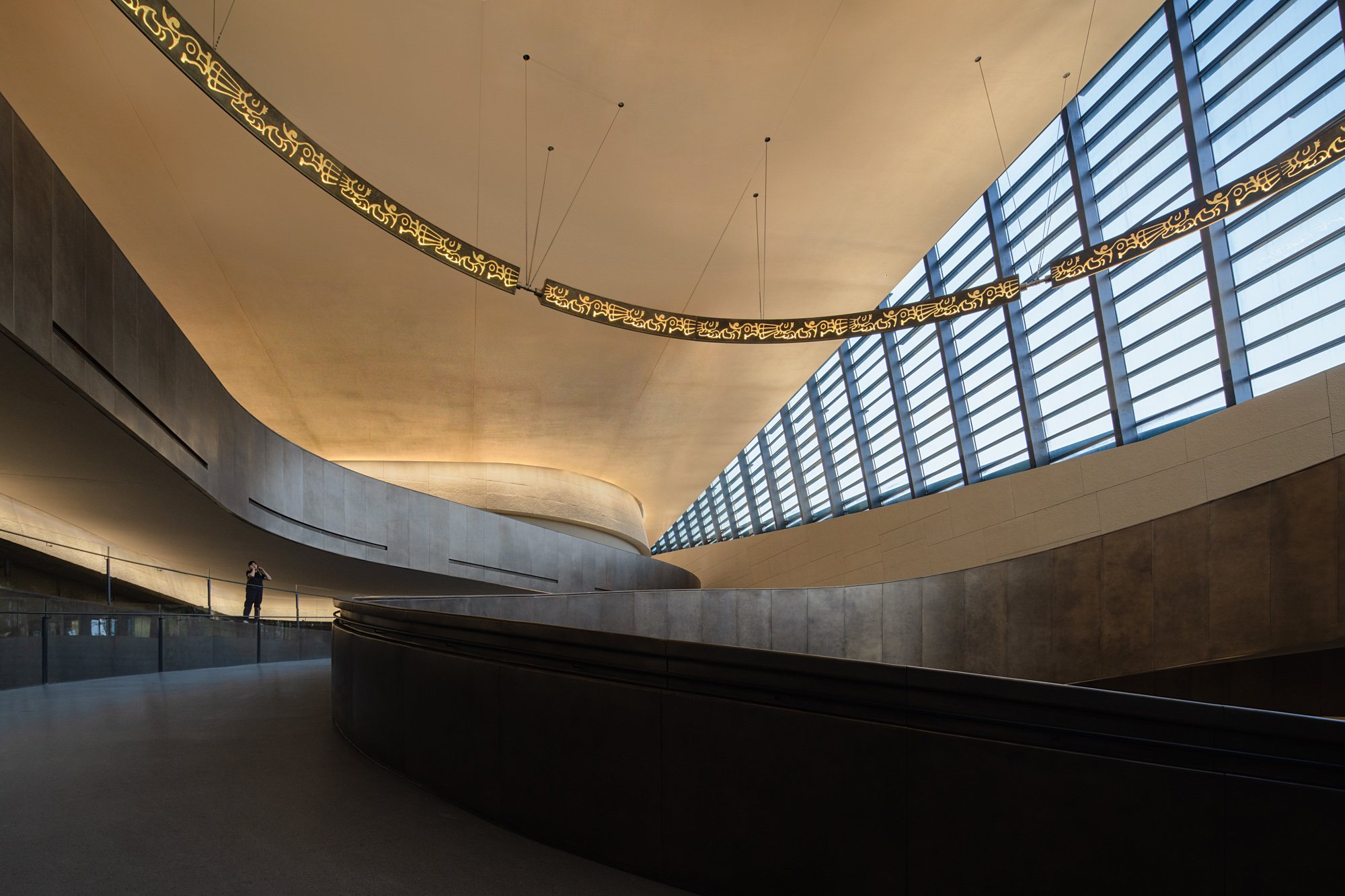

如何运用立面与顶面的反射间接光使空间的照度达到人们所需?如何在满足室内适宜照度的同时,从室外角度看建筑,使“眼睛”足够亮?这里,我们需要平衡好几层关系。空间的立面与顶面,以及空中大吊环的镂空图腾纹。空间中最亮的应该是哪个位置?立面还是顶面?吊环的镂空图腾纹应该处于哪个亮度等级?带着这些问题我们再一次开始读三星堆,感受建筑与空间。最终,我们决定将吊环镂空图腾纹设置为第一个亮度等级。它是整个空间的点睛之笔。

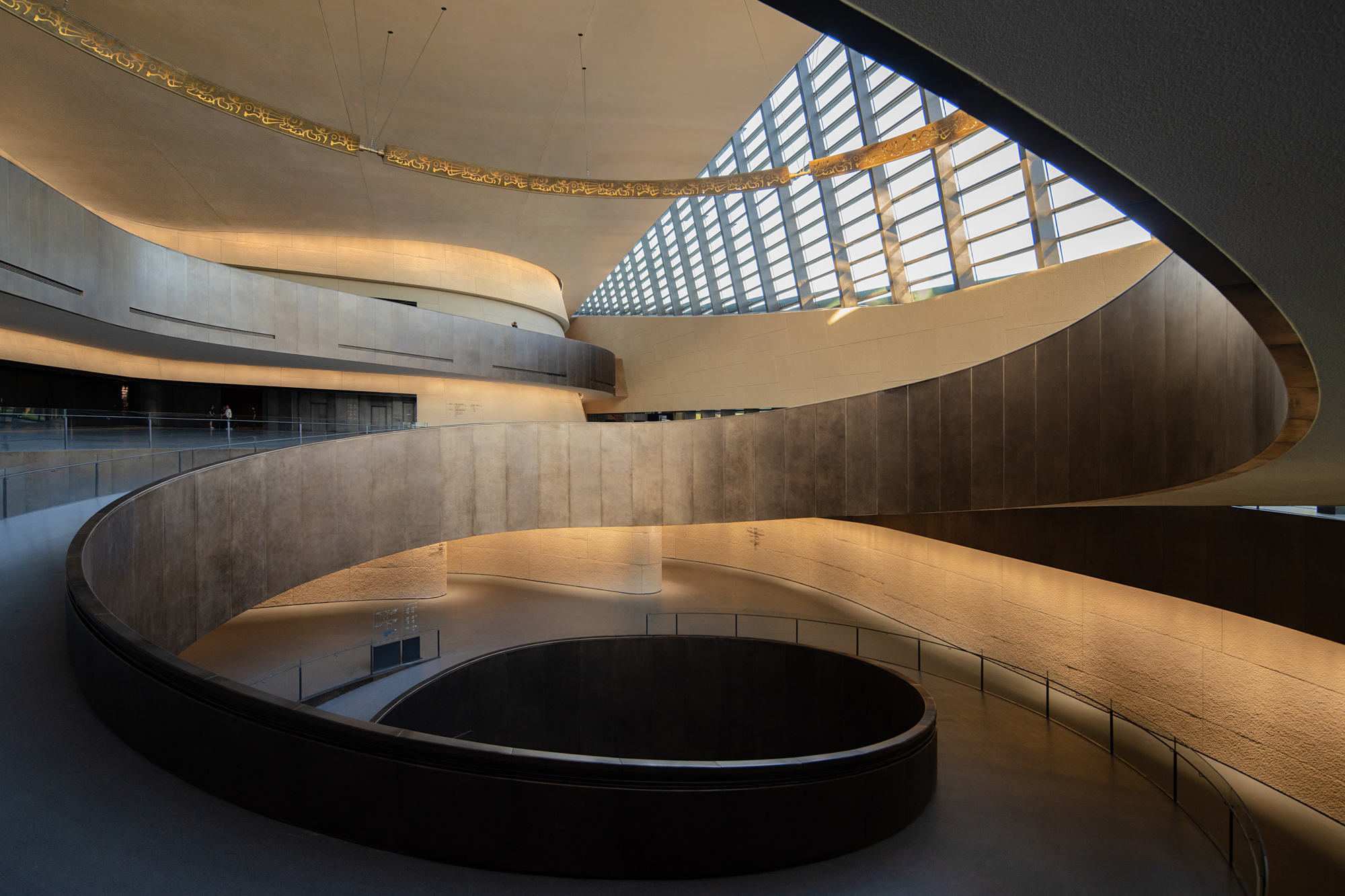

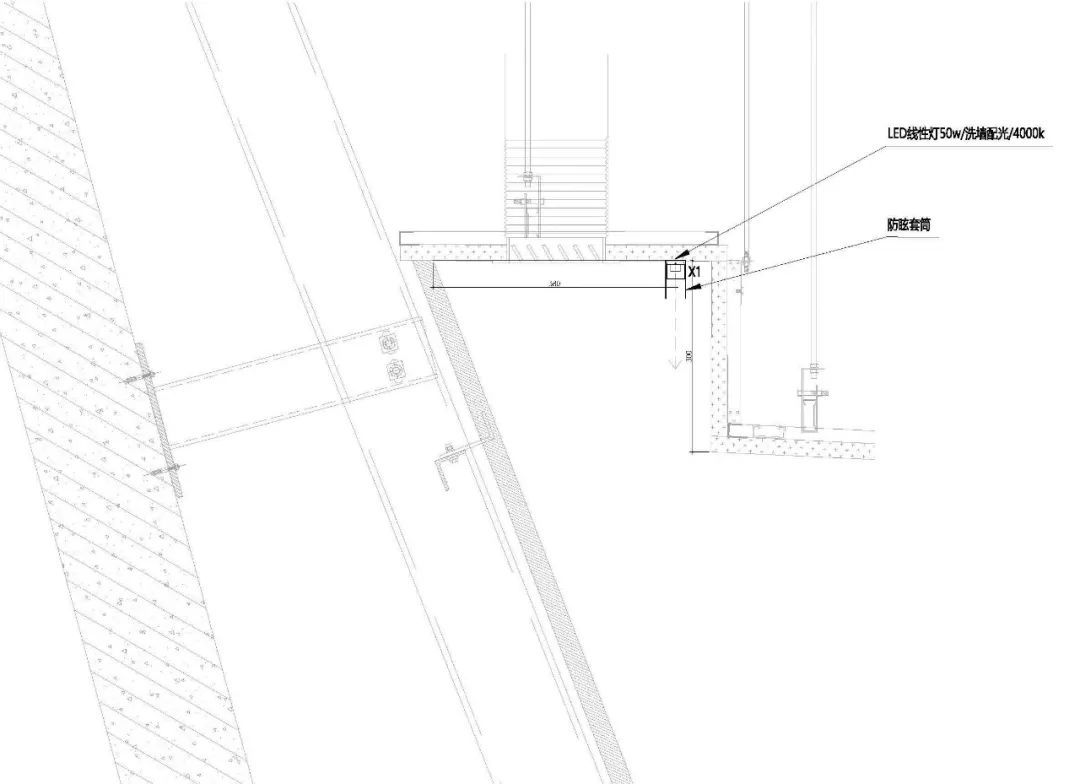

第二个亮度为空间的立面,即“眼睛”的最深处。这是一种充满肌理变化的石材,反射率并不高。从室外的角度看,我们希望营造更多的神秘感,希望用强烈的光将人们吸引至“眼睛”最深邃的内部;从室内看,立面也是空间形体变化最丰富的位置,照亮它也可以为空间提供足够的反射光。这里我们选择了立面洗墙灯,为了将灯具隐藏好,达到见光不见灯的效果,我们将灯具安装于天花的灯槽中。

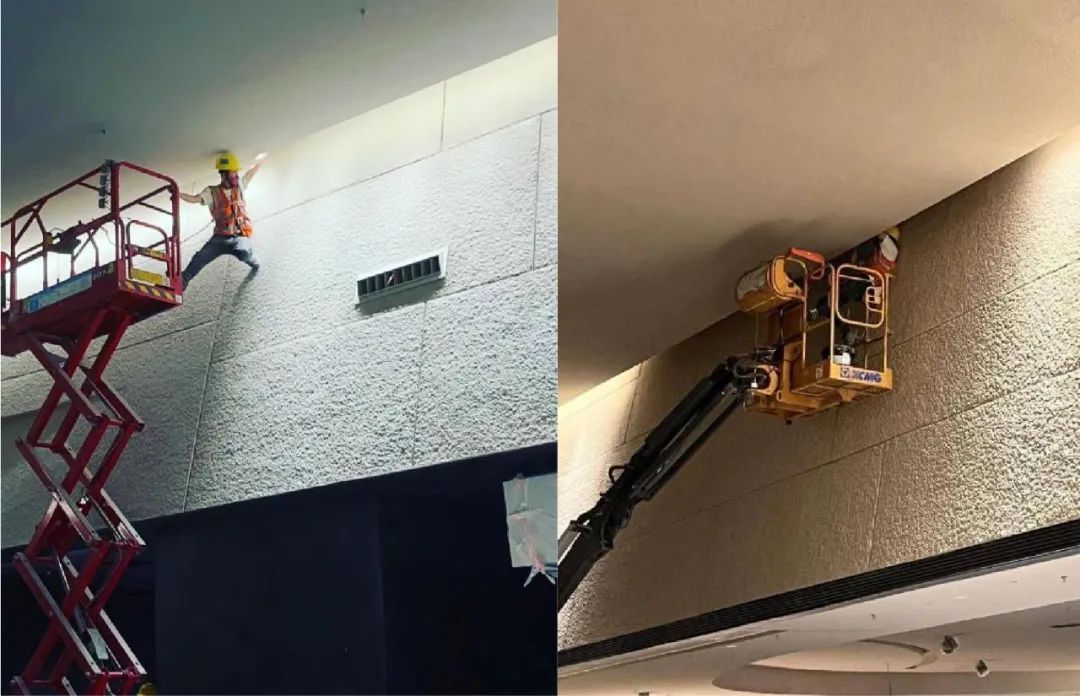

立面的变化非常丰富,不仅在平面上有蜿蜒的水平变化,在垂直方向也有倾斜。因此我们选择了锁链式的线型洗墙灯,其目的是希望光线与被照面最完美的贴合。但这种灯具也为我们日后调光带来了巨大的工作量,每100mm的灯具为一个灵活可调整角度的单位长度。这里要感谢中建八局对我们工作的支持,他们付出了最辛苦的劳动。

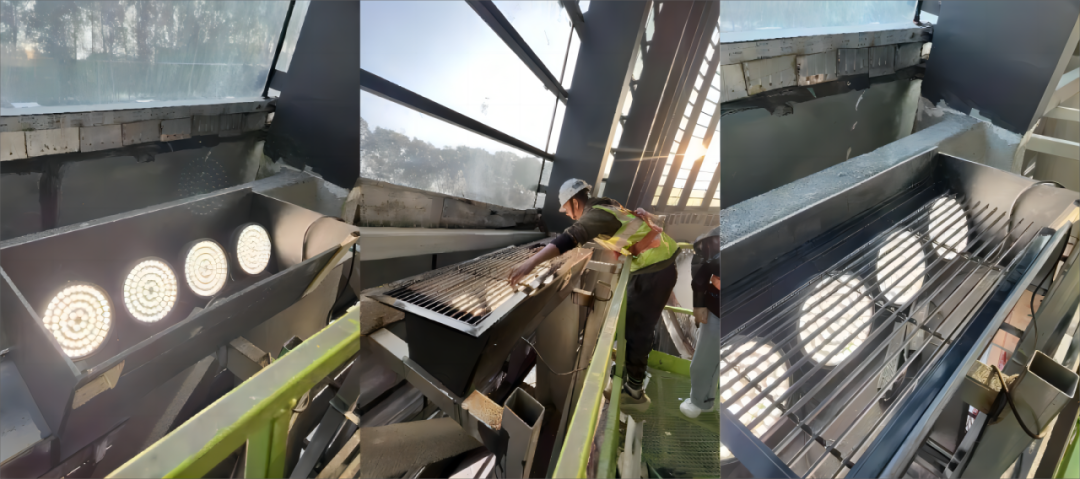

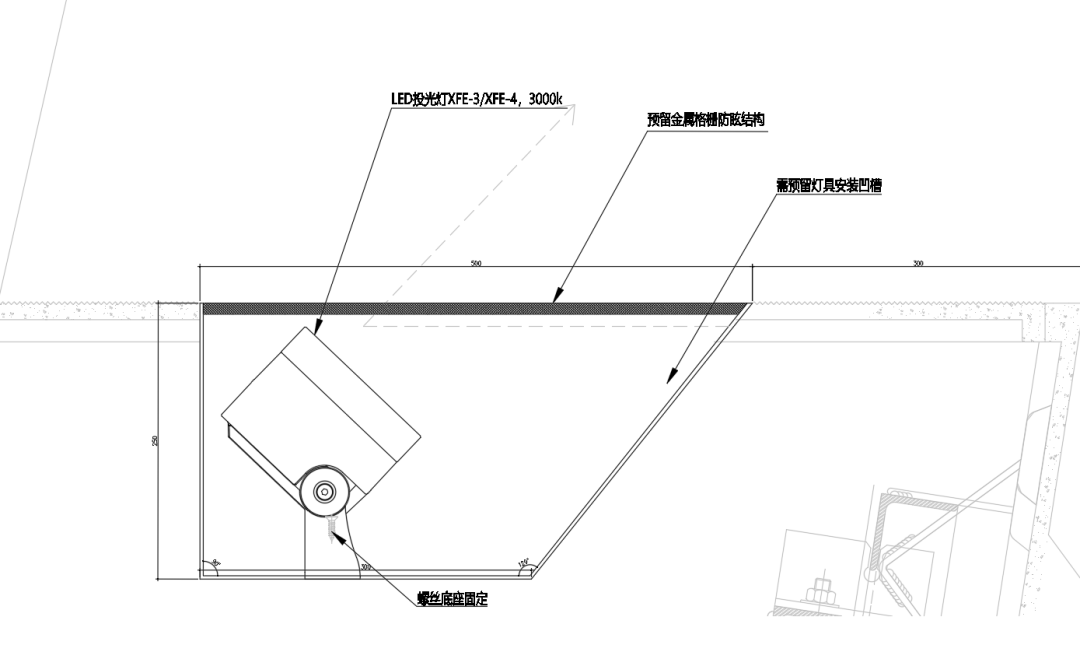

第三个亮度等级为天花。天花的光我们分为两种方式来呈现。第一种灯具为紧贴幕墙一侧的幕墙上照投光灯。从室外看,这里是“眼睛”的边,因此我们通过幕墙的上照光来对它进行强调。幕墙的上照光分为22组,每组4盏灯具,分别是70瓦36度角和70瓦60度角度。节点中灯槽的边框角度我们经过了很多轮的灯光实验,最后确定为倾斜130度角。这样会得到最好的出光角度,同时也不会在天花形成强烈的明暗对比。为了将灯具更好的隐藏,我们给每个灯槽安装了格栅盖板。

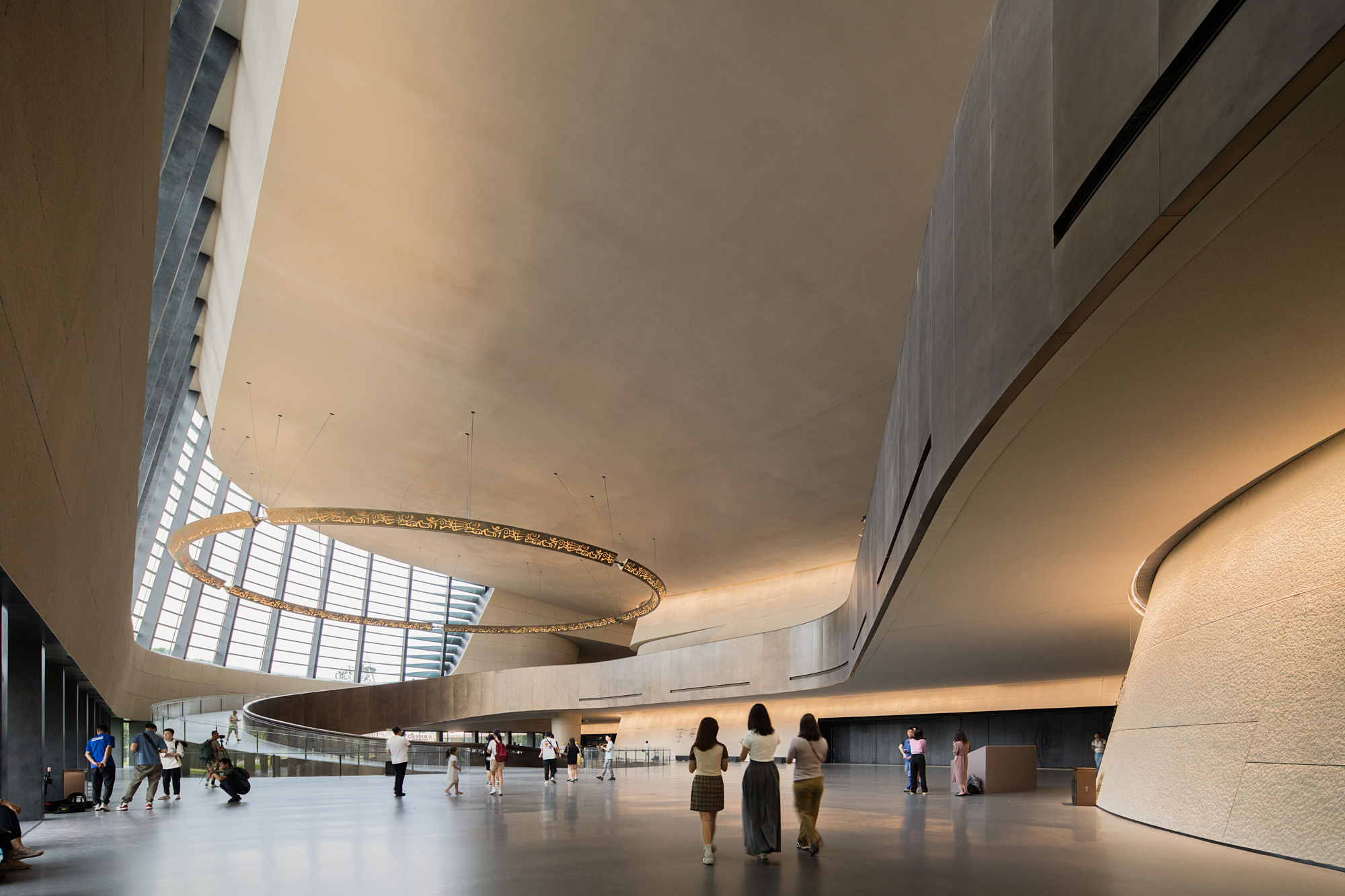

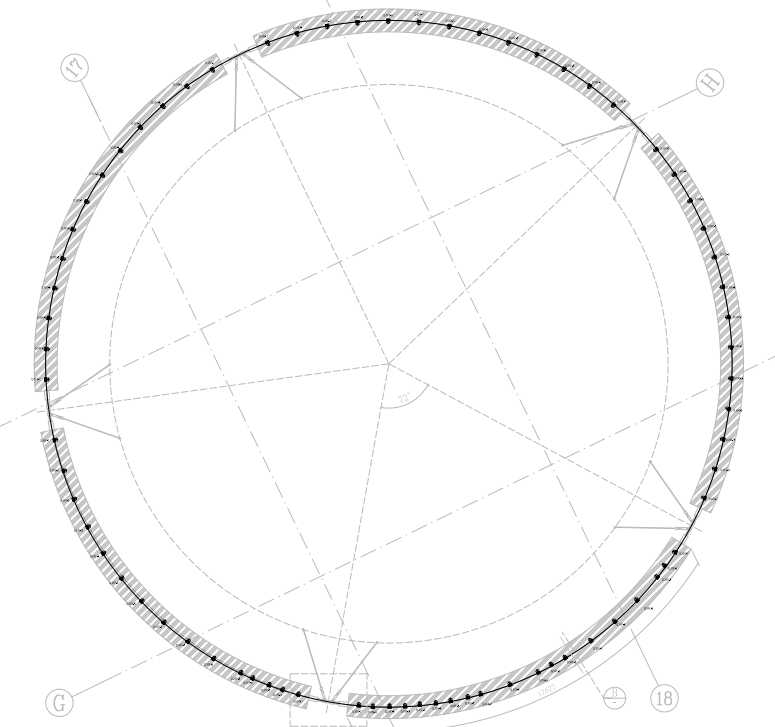

天花大部分位置的补光,是通过在吊环顶部安装了吊环上照投光灯来实现的。天花中间的光不需要很强。同时,天花又有一定的倾斜度。因此我们根据不同位置选择了三种不同参数的灯具:分别是20瓦24度角、20瓦50度角和40瓦50度角的灯具。共有73套,均匀布置在吊环顶部,0~10V的调光系统可以对其进行场景设置。

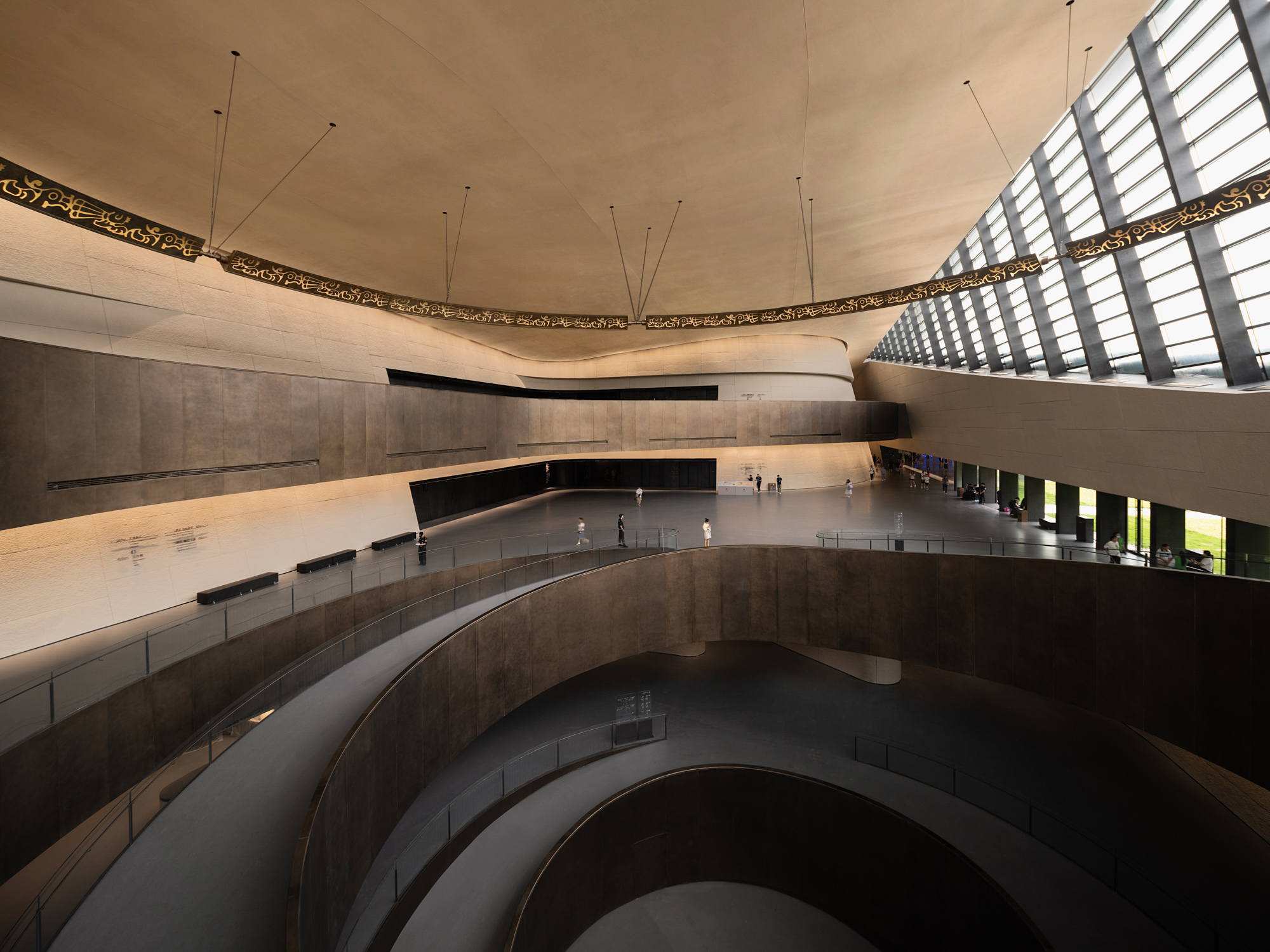

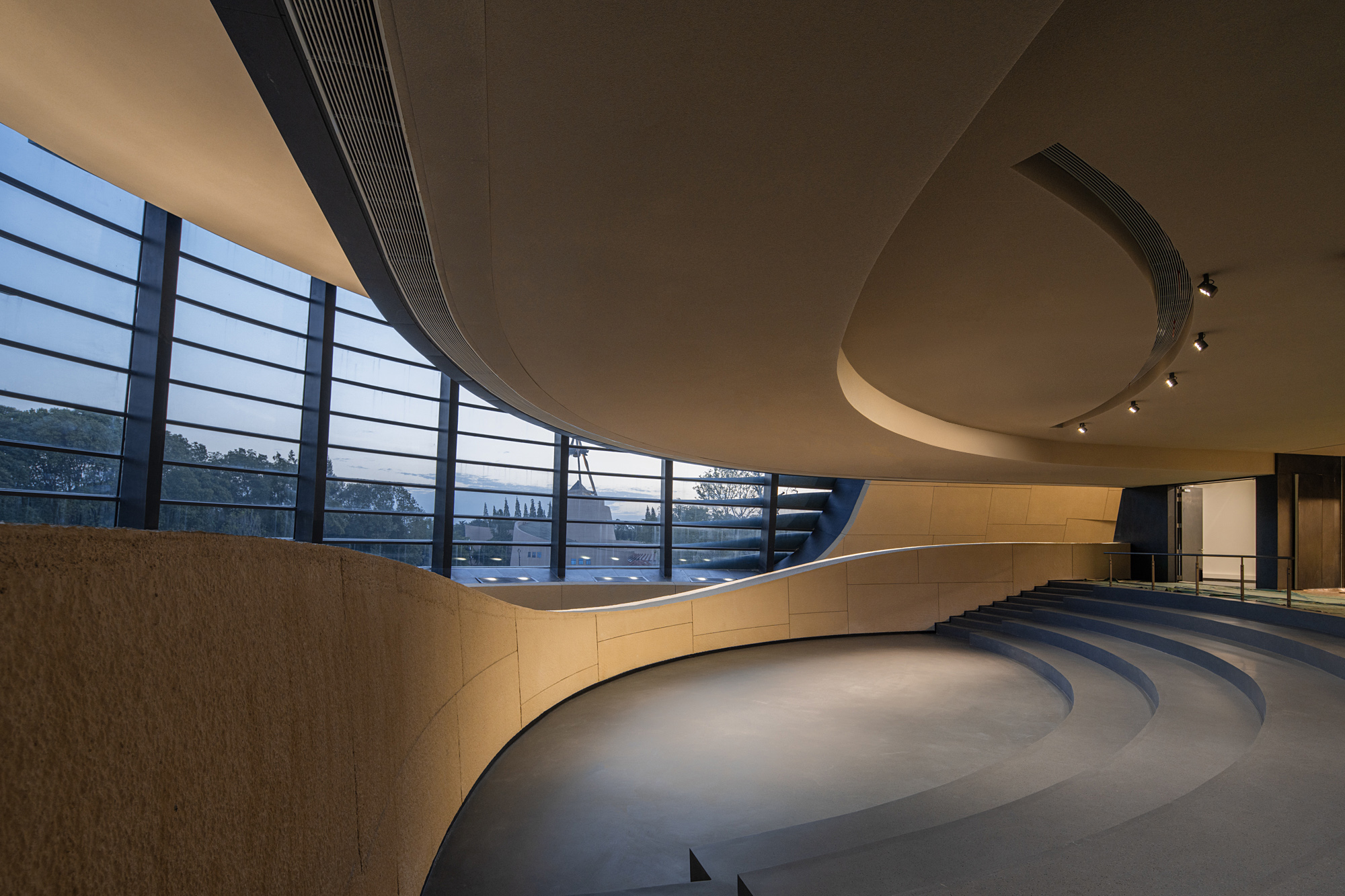

至此,我们完成了中庭光的布置。吊环上的图腾纹清晰地宣告空间的主题,千年的古蜀文明唱响整个建筑,让人们心生敬意。光的立面诉说了空间的蜿蜒,引导着人在空间中行进与探索。全部灯具都进行了隐藏式安装。小剧场的照明方式与“大眼睛”的中庭一致。两个大厅同步的照明方式、同等级别的照明亮度、共同实现了“眼睛”亮起来的最终呈现效果。



03

室内照明、室外照明,你中有我,我中有你

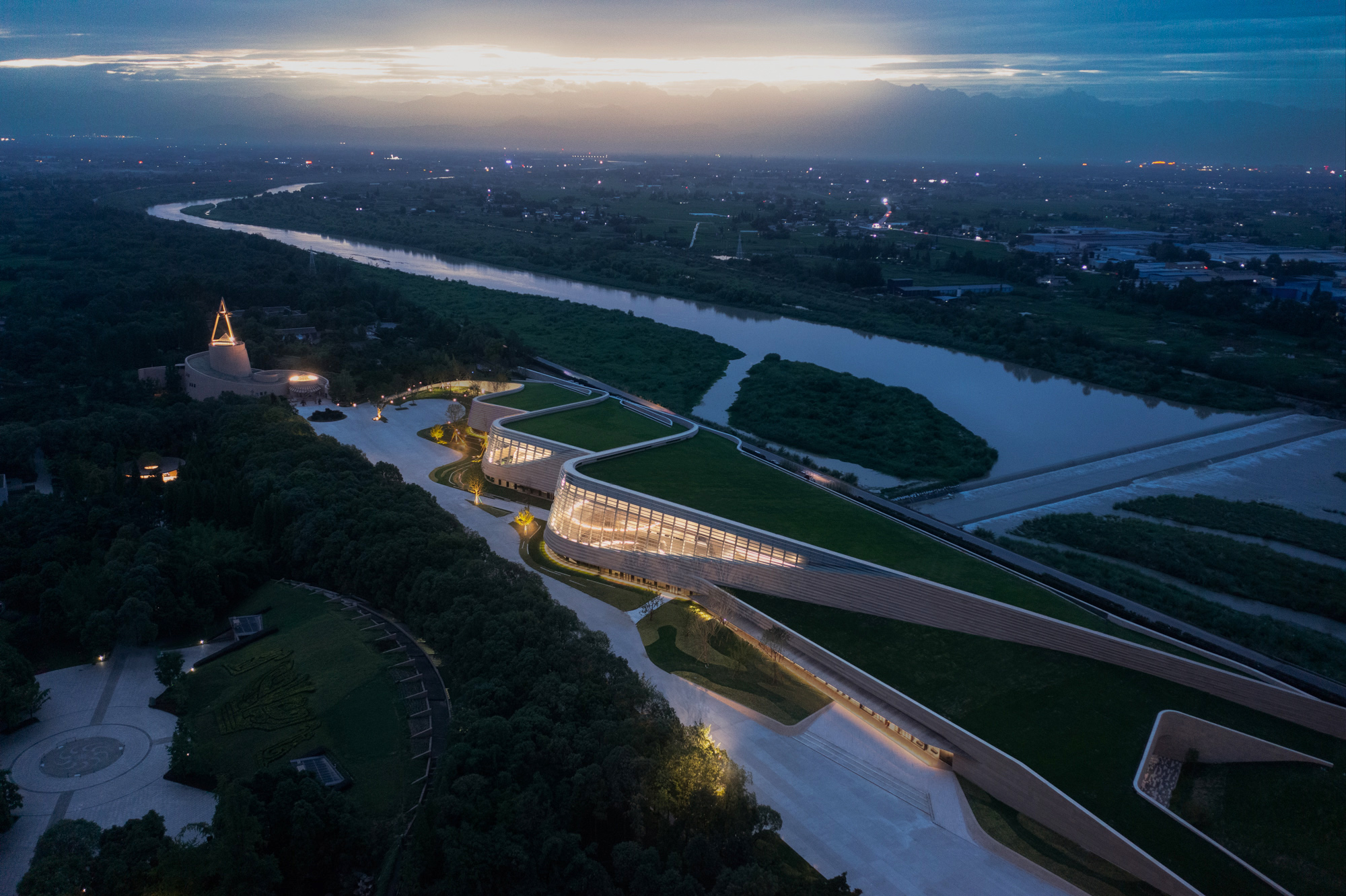

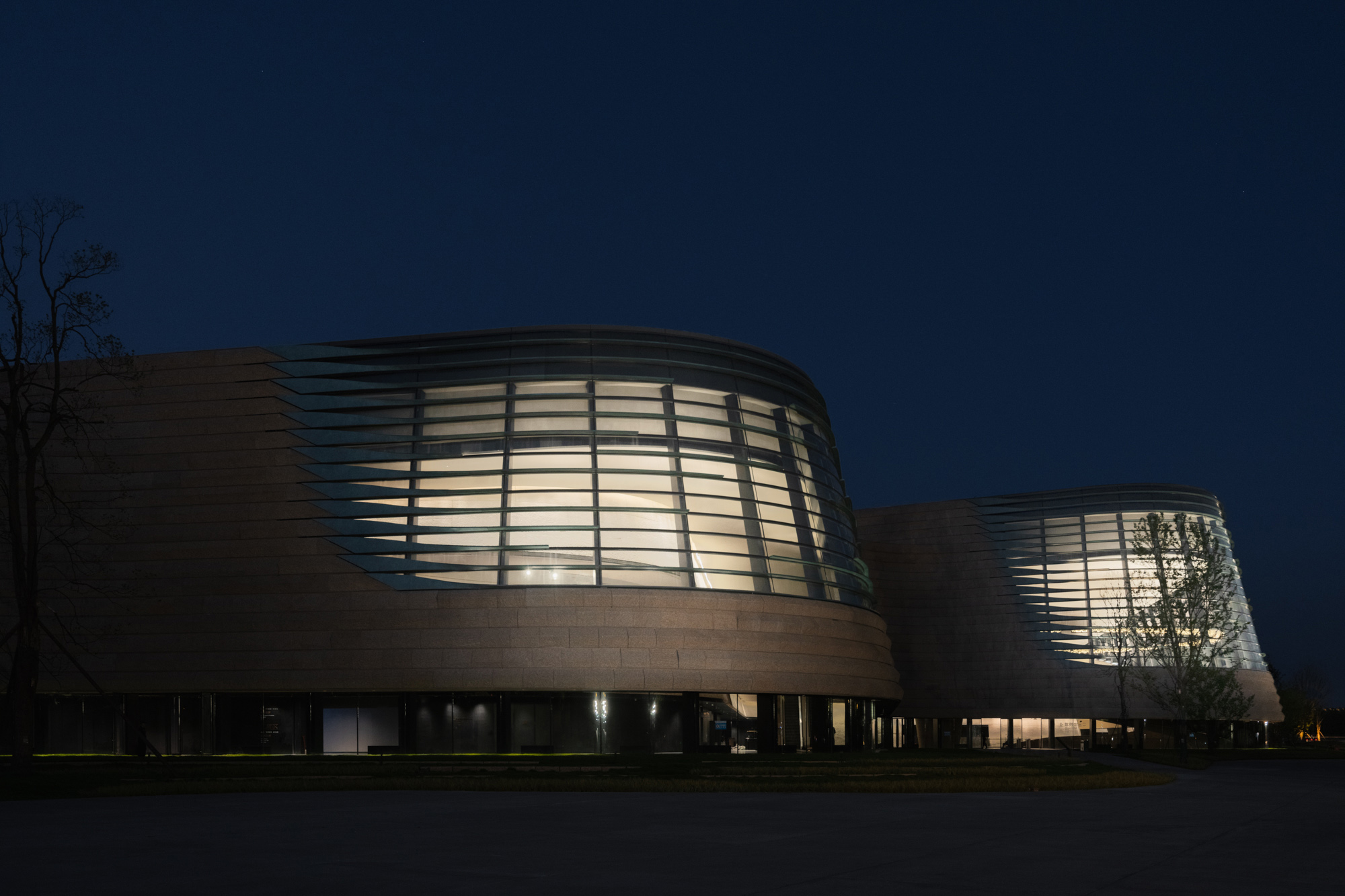

适度恰当的室内照度,同时满足室外看建筑“眼睛”足够明亮。这就是我们在这个作品中的最大挑战,也同样是最大收获。这是一个完全没有灯具而只有光的空间。大跨度的空间照明,全部用间接光的方式完成。空间的明暗有戏剧般的变化,突出了三星堆的神秘感。夜幕降临,立面洗墙灯与投光灯相继缓慢亮起,仿佛“眼睛”缓缓睁开,看这个世界。吊环的图腾纹被清晰点亮。千年的文明呈现在我们眼前。



项目信息

项目名称:三星堆博物馆新馆

项目地点:四川省德阳市广汉市

建筑设计:中国建筑西南设计研究院有限公司建筑师:刘艺

照明设计:北京光湖普瑞照明设计有限公司

总设计师:胡芳

灯光服务商:成都市映美灯光设计有限公司

服务团队:王向东、魏航、万振华、李锐

项目灯光产品:BACH 5s筒射灯、巴赫灯带、定制巴赫投光灯等

业主单位:广汉市三星堆文旅发展有限公司

摄影:存在建筑

文案:胡芳
